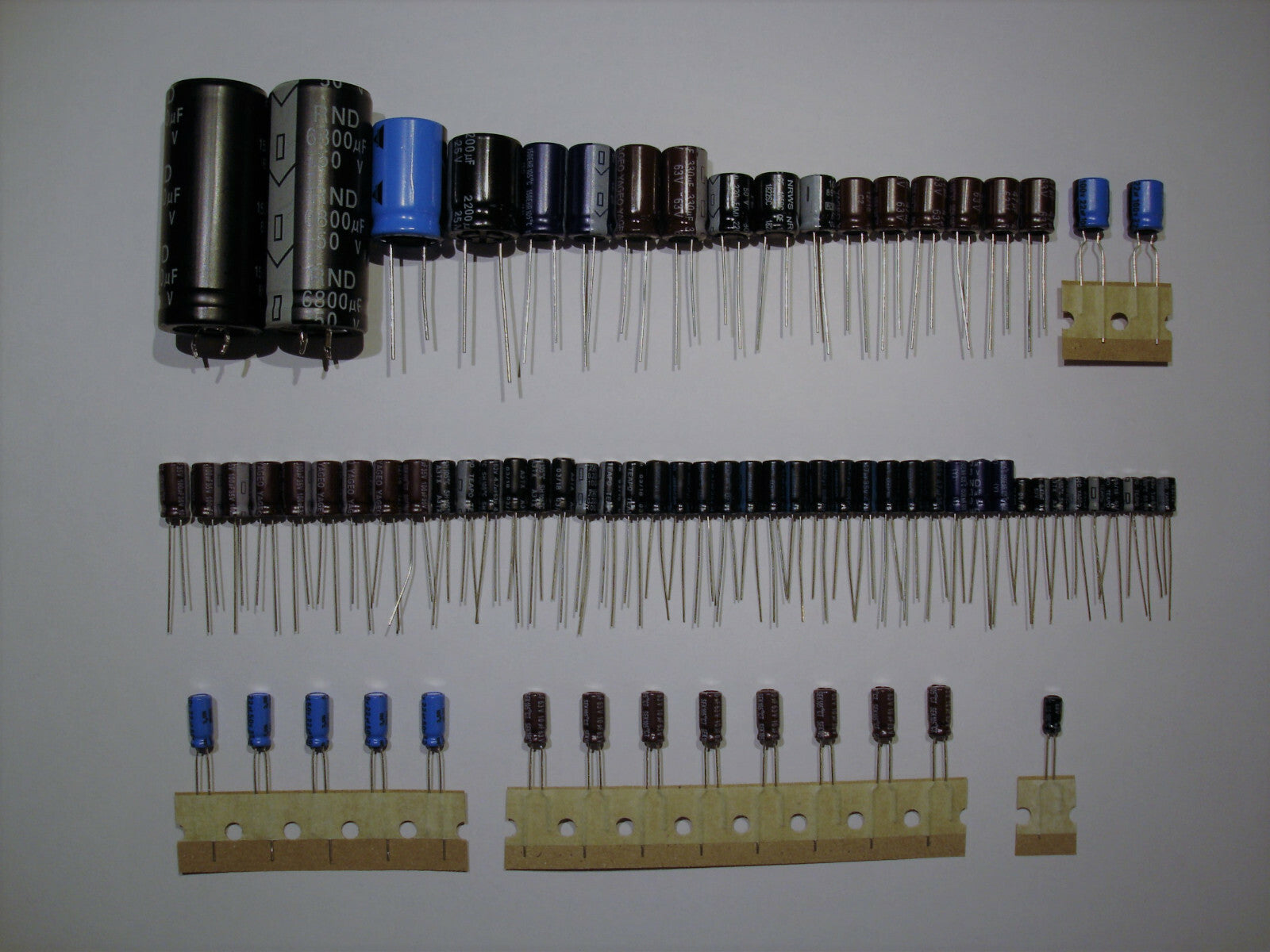

NAD 701 Electrolytic Capacitor Set complete recap repair

Informationen zur Produktsicherheit

- Bitte außerhalb der Reichweite von Kindern aufbewahren!

- Enthält Kleinteile, Erstickungsgefahr!

- Elkos enthalten möglicherweise giftiges Elektrolyt!
Vergiftungsgefahr!

- Polung muss beachtet werden!

- bei ausgestecktem Gerät und Spannungsfrei arbeiten

- Kondensatoren können auch nach längerem Nicht-Betrieb noch
lebensgefährliche Spannungen gespeichert haben!

Information on product safety

- Please keep out of the reach of children!

- Contains small parts, risk of suffocation!

- Electrolytic capacitors may contain toxic electrolyte!
Risk of poisoning!

- Polarity must be observed!

- Work with the device unplugged and de-energized

- Capacitors may still store life-threatening voltages even after a long period of disuse!

Informations sur la sécurité des produits

- Veuillez tenir hors de portée des enfants !

- Contient de petites pièces, risque d'étouffement !

- Les condensateurs électrolytiques peuvent contenir un
électrolyte toxique ! Risque d'intoxication !

- La polarité doit être respectée !

- Travaillez avec l'appareil débranché et hors tension

- Les condensateurs peuvent encore accumuler des tensions
dangereuses même après une longue période de non-utilisation !

Informazioni sulla sicurezza del prodotto

- Tenere fuori dalla portata dei bambini!

- Contiene piccole parti, rischio di soffocamento!

- I condensatori elettrolitici possono contenere elettrolita
tossico! Rischio di avvelenamento!

- È necessario rispettare la polarità!

- Lavorare con il dispositivo scollegato e senza corrente

- I condensatori possono ancora accumulare tensioni pericolose per la vita anche dopo un lungo periodo di inattività!

Informatie over productveiligheid

- Buiten bereik van kinderen houden!

- Bevat kleine onderdelen, verstikkingsgevaar!

- Elektrolytische condensatoren kunnen giftige elektrolyt
bevatten! Vergiftigingsgevaar!

- Polariteit moet in acht worden genomen!

- Werk met het apparaat losgekoppeld en spanningsloos

- Condensatoren kunnen nog steeds levensbedreigende
spanningen opslaan, zelfs na een lange periode van inactiviteit!





Informacje na temat bezpieczeństwa produktu

- Przechowywać w miejscu niedostępnym dla dzieci!

- Zawiera małe części, ryzyko uduszenia!

- Kondensatory elektrolityczne mogą zawierać toksyczny
elektrolit! Ryzyko zatrucia!

- Należy przestrzegać biegunowości!

- Pracuj z urządzeniem odłączonym od zasilania i pozbawionym
zasilania

- Kondensatory mogą nadal gromadzić napięcia zagrażające
życiu nawet po długim okresie nieużywania!

Informações sobre a segurança do produto

- Por favor, mantenha fora do alcance das crianças!

- Contém peças pequenas, risco de asfixia!

- Os condensadores electrolíticos podem conter electrólito
tóxico! Risco de envenenamento!

- A polaridade deve ser observada!

- Trabalhar com o dispositivo desligado e desenergizado

- Os condensadores podem ainda armazenar tensões
potencialmente fatais mesmo após um longo período sem utilização!

Información sobre la seguridad del producto

- ¡Manténgase fuera del alcance de los niños!

- Contiene piezas pequeñas, ¡riesgo de asfixia!

- ¡Los condensadores electrolíticos pueden contener
electrolito tóxico! ¡Riesgo de intoxicación!

- ¡Se debe respetar la polaridad!

- Trabaje con el dispositivo desenchufado y sin corriente-
Los condensadores pueden seguir almacenando voltajes potencialmente mortales
incluso después de un largo período de inactividad.

Installation and Assembly Instructions

This type-specific capacitor kit is intended to replace the
electrolytic capacitors in the respective device, either because the existing
capacitors are defective or because those we offer are superior to the
originally installed ones (upgrade).

1. First, it is advisable to take many photos: of the
wiring, the circuit board, and the capacitors. Since electrolytic capacitors
are mostly polarized (they have a positive and a negative lead or side), it is
helpful to be able to refer to these photos to ensure the correct orientation
when installing the new capacitor (in some cases, you cannot trust the circuit
board markings, if any).

2. Next, assess the situation. Keep in mind that in the vast
majority of cases, the new capacitors have a higher voltage rating 1.

3. Proceed step-by-step: desolder a defective capacitor 2, then solder in a new one.

1 The value of the maximum permissible voltage (V) may match
that of the old capacitor, but it may very well be higher and must NEVER be
lower.

An example:

Your device contains four different types of 47µF capacitors:

47µF/10V, 47µF/25V,

47µF/35V and

47µF/50V.

We would supply you with the following replacement types:

2x 47µF/35V as a replacement for 10V and 25V

2x 47µF/63V as a replacement for 35V and 50V.

Although the original includes a 35V capacitor, a 63V
capacitor is supplied to increase the voltage rating.

2 In individual cases, we recommend desoldering with the help
of desoldering braid and a manual desoldering suction pump. The best option
would be an electronic desoldering station with a heated suction gun, but its
acquisition is usually not worthwhile for smaller projects.
