TDA 1541 / 1541A UPGRADE: Auskoppel-Kondensatoren decoupling capacitors WIMA MKS
TDA 1541 / 1541A UPGRADE: Auskoppel-Kondensatoren decoupling capacitors WIMA MKS
Couldn't load pickup availability
Upgrade decoupling capacitor set for TDA 1541 /
TDA 1541A DAC
(Deutsch siehe einige Zeilen darunter)
The TDA 1541 or 1541A is the heart of the digital to analog conversion. Nevertheless
many manufacturers using this DAC in their players keep that important part of decoupling and
composition of the audio signal very cheap and simple.
That is the first point were third party manufacturers, who use these players
and sell them as a high end device, started to optimize the circuit.
Many Philips CD pickups and boards were used in high end audio players then while
the ‚manufacturer‘ only worked on the audio path.

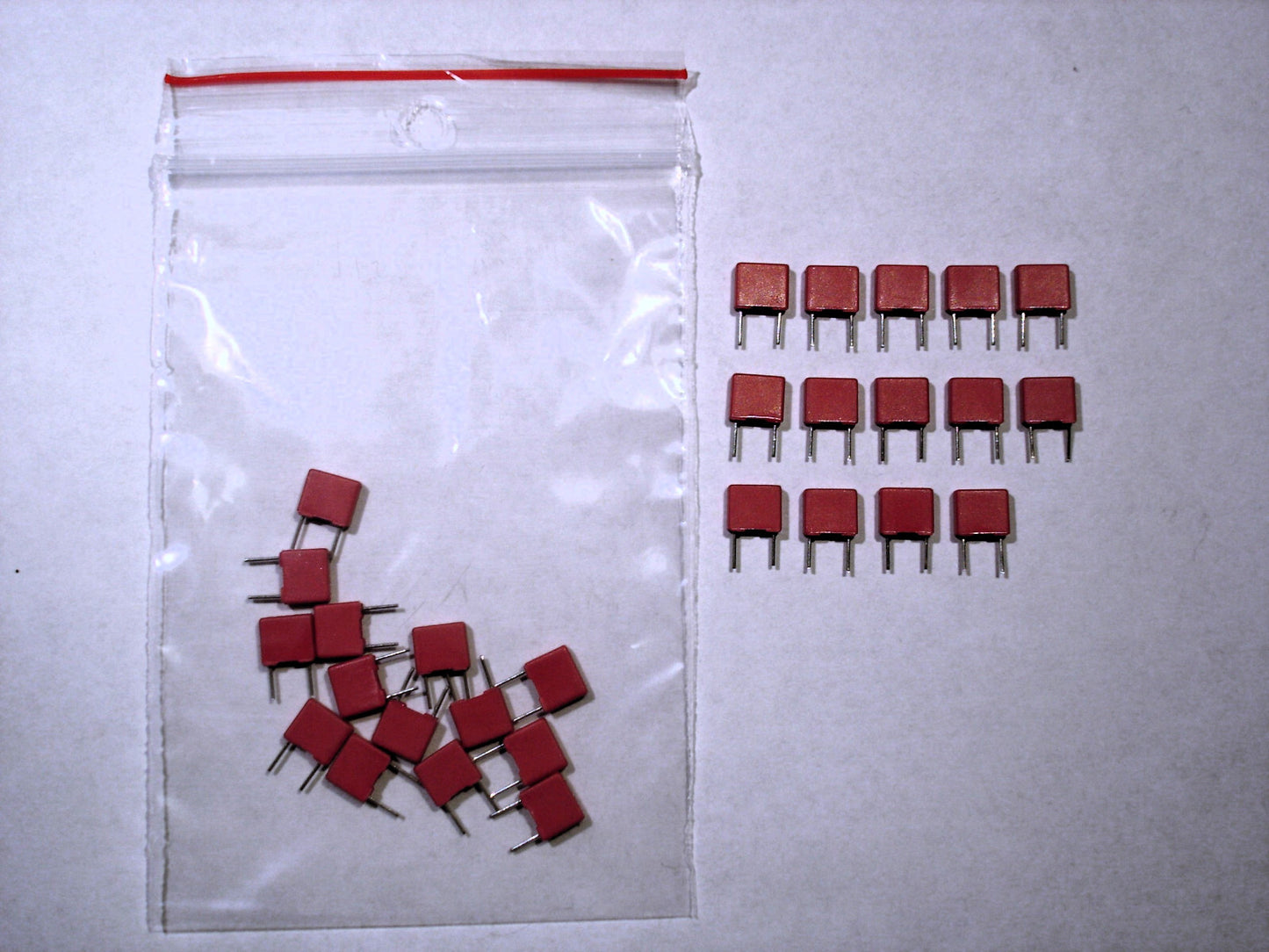

We offer a set of decoupling capacitors, of which are fourteen directly connected
to the TDA1541, of german WIMA MKS2 type, which is known to be extremely good
at that point.
It has a leg spacing of 5mm, if you are lucky you already have some cheap caps
with that spacing on the board, in many cases these capacitiors are mounted on
the back as SMD parts. They have to be removed, when only brigded with the WIMA’s,
the complete capacity will be double as much as needed.
We offer two different values here, 100nF and 220nF. You first have to
look at your service manual or the player which ones are needed.
Beside this kit we offer recap sets for many CD players and other devices. Don’t hesitate to ask for your device if not available.
We offer 60 days unused return
Auskoppelkondensatoren für TDA 1541 und TDA 1541A DA-Wandler
Der TDA 1541 oder 1541A ist das Herzstück der
Digital-Analog-Wandlung. Trotzdem wurde gerade dieser wichtige Bereich, der das
Audiosignal erstmals auskoppelt und zusammensetzt, meist recht stiefmütterlich
behandelt.
Das war der erste Punkt, an dem Dritthersteller ansetzten, wenn sie mit den gleichen
Abtastlasern und Platinen von z.B. Philips ihre High-End-CD-Player auf den Markt
brachten, wobei nur am Audio-Pfad gearbeitet wurde.
Wir bieten Ihnen hier ein Set von Auskopplungskondensatoren,
bestehend aus 14 WIMA MKS2-Folienkondensatoren, die an dieser Stelle richtig
gute Arbeit machen, an.
Wenn Sie Glück haben, gibt es in Ihrem Spieler schon andere Kondensatoren mit
einem Rastermaß von 5mm. Meist sind diese jedoch auf der Rückseite der Platine
als SMD-Bauteile aufgelötet. Sie müssen entfernt werden, da sich sonst die
Kapazitäten addieren und somit die doppelte Kapazität anliegen würde.
Ob Sie für Ihren Spieler 100nF oder 220nF benötigen, entnehmen Sie bitte dem Service-Manual.
Neben diesem Set bieten wir auch komplette Elko-Sets für viele CD-Player und andere Geräte an. Wenn Sie Ihr Gerät dort nicht finden, fragen Sie bitte an.
Wir bieten ein Widerrufsrecht von 60 Tagen an
Marke: Philips
Produktart: CD-Player
Modell: Philips TDA 1541 / 1541A
Ursprungsland: Deutschland
Christoph Mistler
An der Kull 51
DE-41844 Wegberg
Email: info@80s-hifi-classics.com
Produktdokumente:
INSTALLATION_INSTRUCTIONS:
DE,EN,ES,FR,IT,NL,PL,PT.pdf
Hazard statements
Hazard statements
Informationen zur Produktsicherheit
- Bitte außerhalb der Reichweite von Kindern aufbewahren!
- Enthält Kleinteile, Erstickungsgefahr!
- Elkos enthalten möglicherweise giftiges Elektrolyt!
Vergiftungsgefahr!
- Polung muss beachtet werden!
- bei ausgestecktem Gerät und Spannungsfrei arbeiten
- Kondensatoren können auch nach längerem Nicht-Betrieb noch
lebensgefährliche Spannungen gespeichert haben!
Information on product safety
- Please keep out of the reach of children!
- Contains small parts, risk of suffocation!
- Electrolytic capacitors may contain toxic electrolyte!
Risk of poisoning!
- Polarity must be observed!
- Work with the device unplugged and de-energized
- Capacitors may still store life-threatening voltages even after a long period of disuse!
Informations sur la sécurité des produits
- Veuillez tenir hors de portée des enfants !
- Contient de petites pièces, risque d'étouffement !
- Les condensateurs électrolytiques peuvent contenir un
électrolyte toxique ! Risque d'intoxication !
- La polarité doit être respectée !
- Travaillez avec l'appareil débranché et hors tension
- Les condensateurs peuvent encore accumuler des tensions
dangereuses même après une longue période de non-utilisation !
Informazioni sulla sicurezza del prodotto
- Tenere fuori dalla portata dei bambini!
- Contiene piccole parti, rischio di soffocamento!
- I condensatori elettrolitici possono contenere elettrolita
tossico! Rischio di avvelenamento!
- È necessario rispettare la polarità!
- Lavorare con il dispositivo scollegato e senza corrente
- I condensatori possono ancora accumulare tensioni pericolose per la vita anche dopo un lungo periodo di inattività!
Informatie over productveiligheid
- Buiten bereik van kinderen houden!
- Bevat kleine onderdelen, verstikkingsgevaar!
- Elektrolytische condensatoren kunnen giftige elektrolyt
bevatten! Vergiftigingsgevaar!
- Polariteit moet in acht worden genomen!
- Werk met het apparaat losgekoppeld en spanningsloos
- Condensatoren kunnen nog steeds levensbedreigende
spanningen opslaan, zelfs na een lange periode van inactiviteit!
Informacje na temat bezpieczeństwa produktu
- Przechowywać w miejscu niedostępnym dla dzieci!
- Zawiera małe części, ryzyko uduszenia!
- Kondensatory elektrolityczne mogą zawierać toksyczny
elektrolit! Ryzyko zatrucia!
- Należy przestrzegać biegunowości!
- Pracuj z urządzeniem odłączonym od zasilania i pozbawionym
zasilania
- Kondensatory mogą nadal gromadzić napięcia zagrażające
życiu nawet po długim okresie nieużywania!
Informações sobre a segurança do produto
- Por favor, mantenha fora do alcance das crianças!
- Contém peças pequenas, risco de asfixia!
- Os condensadores electrolíticos podem conter electrólito
tóxico! Risco de envenenamento!
- A polaridade deve ser observada!
- Trabalhar com o dispositivo desligado e desenergizado
- Os condensadores podem ainda armazenar tensões
potencialmente fatais mesmo após um longo período sem utilização!
Información sobre la seguridad del producto
- ¡Manténgase fuera del alcance de los niños!
- Contiene piezas pequeñas, ¡riesgo de asfixia!
- ¡Los condensadores electrolíticos pueden contener
electrolito tóxico! ¡Riesgo de intoxicación!
- ¡Se debe respetar la polaridad!
- Trabaje con el dispositivo desenchufado y sin corriente-
Los condensadores pueden seguir almacenando voltajes potencialmente mortales
incluso después de un largo período de inactividad.
Assembly Instructions
Assembly Instructions
Installation and Assembly Instructions
This type-specific capacitor kit is intended to replace the
electrolytic capacitors in the respective device, either because the existing
capacitors are defective or because those we offer are superior to the
originally installed ones (upgrade).
1. First, it is advisable to take many photos: of the
wiring, the circuit board, and the capacitors. Since electrolytic capacitors
are mostly polarized (they have a positive and a negative lead or side), it is
helpful to be able to refer to these photos to ensure the correct orientation
when installing the new capacitor (in some cases, you cannot trust the circuit
board markings, if any).
2. Next, assess the situation. Keep in mind that in the vast
majority of cases, the new capacitors have a higher voltage rating 1.
3. Proceed step-by-step: desolder a defective capacitor 2, then solder in a new one.
1 The value of the maximum permissible voltage (V) may match
that of the old capacitor, but it may very well be higher and must NEVER be
lower.
An example:
Your device contains four different types of 47µF capacitors:
47µF/10V, 47µF/25V,
47µF/35V and
47µF/50V.
We would supply you with the following replacement types:
2x 47µF/35V as a replacement for 10V and 25V
2x 47µF/63V as a replacement for 35V and 50V.
Although the original includes a 35V capacitor, a 63V
capacitor is supplied to increase the voltage rating.
2 In individual cases, we recommend desoldering with the help
of desoldering braid and a manual desoldering suction pump. The best option
would be an electronic desoldering station with a heated suction gun, but its
acquisition is usually not worthwhile for smaller projects.
